  Alu-Rohre  ø 22 mm + Zubehör
( Achtung : Alu-Rohre mit ø 35 mm finden Sie im Kapitel "Multitube-System" )
Alu-Rohre ø 22 mm zum Zusammenstecken
Was Camper zu schätzen wissen, ist auch für die mobile Bühne gut : diese Rohre sind schnell zusammengebaut, federleicht und trotzdem stabil, und dazu noch preiswert ! Sie haben ein ideales Transportmaß, lassen sich kinderleicht zusammenstecken und werden durch eine Andrückfeder am Herausrutschen gehindert. Sie eignen sich bestens für Spielleisten von Paravent-Bühnen, als waagerechter Querträger für Hintergrund-Gestelle oder für andere Bühnensysteme aus Aluminium.

mit 1 mm Wandstärke :
Nutzlänge 45 cm  ( 90 g) Best.-Nr. 610 045      Preis  5,- Euro (incl.MwSt.)
Nutzlänge 95 cm (180 g) Best.-Nr. 610 095      Preis  7,- Euro (incl.MwSt.)
mit 1,5 mm Wandstärke :
Nutzlänge   50 cm (150 g) Best.-Nr. 610 050    Preis  6,- Euro (incl.MwSt.)
Nutzlänge 107 cm (300 g) Best.-Nr. 610 107    Preis  9,- Euro (incl.MwSt.)

Alu-Rohre ø 22 mm ohne Muffe
Diese Rohre habe ich auch ohne Muffe und Andrückfeder am Lager, denn beim Bühnenbau ist die Muffe oft unnötig und muss abgesägt werden. Die Rohre mit der Wandstärke von 1,5 mm sind sogar in der Länge von 2,00 m lieferbar.

1,0 mm Wandstärke :  L= 100 cm, Best.-Nr. 610 100   Preis   7,- Euro (incl.MwSt.)
1,5 mm Wandstärke :  L= 100 cm, Best.-Nr. 610 201   Preis   8,- Euro (incl.MwSt.)
1,5 mm Wandstärke :  L= 200 cm, Best.-Nr. 610 202   Preis 15,- Euro (incl.MwSt.)

( Achtung : Beachten Sie bitte, dass die 2-m-Rohre beim Versand mit der Post einen Sperrgutzuschlag kosten ! )


T - Stück für Rohre ø 22 mm  geschweißt
Besonders wichtig für den Bühnenbau mit Alu-Rohren ø 22 mm ist eine steife rechtwinklige Verbindung. Es ist mir gelungen, eine Firma dazu zu bewegen, solche Teile speziell für die Bedürfnisse des Bühnenbaus herzustellen. Das T-Stück besteht aus zwei miteinander verschweißten Rohrstücken ø 26 mm, in die die 22-er Rohre hineinpassen. Auf die Rohre sind Gewinde aufgeschweißt, so dass die reingesteckten Rohre mit den Herzschrauben fixiert werden können. Es lassen sich aber auch andere Schrauben mit M6-Gewinde verwenden.
Gewicht : 0,14 kg

Bestell-Nr. 620 102                                         Preis 22,- Euro (incl.MwSt.)

Eckteil für Rohre ø 22 mm  geschweißt
In gleicher Weise wie die T-Stücke habe ich auch Eckteile machen lassen, um eine wirklich steife Ecke in der Bühne bauen zu können. Das Eckteil besteht aus drei im rechten Winkel miteinander verschweißten Rohrstücken ø 26 mm. Der Innendurchmesser beträgt 23 mm, so dass die 22-er Rohre gut hineinpassen. Mit den mitgelieferten Herzschrauben können sie fixiert werden. Aber natürlich können sie auch durch andere Schrauben mit M6-Gewinde ersetzt werden.
Gewicht : 0,28 kg

Bestell-Nr. 620 104                                         Preis 30,- Euro (incl.MwSt.)

Alu-Rohr ø 15 mm, Wand 2 mm
Dieses Rohr brauchen Sie, wenn Sie mit dem Kreuz-Zapfen (Best.-Nr. 600 128) arbeiten wollen. Die Bohrung im Kreuz-Zapfen hat den ø 16 mm, es würde also theoretisch auch ein 16-mm-Rohr hineinpassen. Aber Ungenauigkeiten bei der Herstellung (Toleranzen) können dazu führen, dass es nicht hineingeht. Deshalb habe ich auch 15-mm-Rohre ins Programm genommen. Damit gibt es diese Probleme nicht.
Geben Sie an, welche Länge das Alu-Rohr haben soll. Ich schneide es Ihnen genau zu und berechne pro cm.

Bestell-Nr. 610 115                           Preis  1 cm = 0,11 Euro (incl. MwSt.)


Alu-Rohr ø 16 mm, Wand 2 mm
Dieses Rohr passt in ein Alu-Rohr ø 22 mm, wo Sie es mit einem Rohrfeststeller (Best.-Nr. 620 022) arretieren können. Es entsteht so ein Teleskoprohr. Auf das Rohr ø 16 mm stecken Sie oben eine Mini-Klammer (Best.-Nr. 600 115). Wenn Sie nun das Alu-Rohr ø 22 mm mit der Muffe in den Stativ-Klappfuß (Best.-Nr. 600 107) stecken, haben Sie ein sehr brauchbares und zudem relativ billiges Stativ.
Und es gibt eine Menge weiterer Anwendungsmöglichkeiten, die ich hier nicht alle aufzählen kann.

Geben Sie an, welche Länge Sie brauchen.  Ich schneide es Ihnen zu und berechne pro cm..

Bestell-Nr. 610 116                           Preis  1 cm = 0,11 Euro (incl. MwSt.)



Gelenkverbindungen für Rohre ø 22 mm

Oft sind es die kleinen, fast unscheinbaren Teile, die die entscheidende Rolle spielen. So ist es auch beim Bühnenbau : der "Endstopfen mit Stahllasche" ist ein solches patentes Teil. Die Alu-Rohre ø 22 mm sind leicht und äußerst praktisch, aber sie müssen durch Verbindungsteile zu einer sinnvollen Konstruktion zusammengefügt werden. Und mitunter soll eine solche Verbindung auch gelenkig sein, um die Bühne jeder Raum- oder Spielsituation anpassen zu können. Deshalb möchte ich hier einige Möglichkeiten für diese Gelenke vorstellen :

A) Verbindungsteile sind hier zwei Endstopfen mit Stahllasche.
Dieser Plastik-Stopfen passt genau in die Rohre ø 22 mm hinein und kann dort mit einer Schraube, einem Blindniet oder einfach mit einer Körnung fixiert werden. Durch die Bohrungen der Lasche wird eine Schraube gesteckt und eine Flügelmutter aufgesetzt.
Bei dieser Lösung liegen beide Rohre nahezu in gleicher Höhe und bei 180 Grad in einer Flucht. Nachteil ist, dass fürs Verpacken die Flügelmutter ganz abgedreht und die Verbindung gelöst werden muss.

B) Verbindungsteile sind jetzt ein Endstopfen und eine Rohrschelle.
Diese Verbindung hat viele Vorteile, denn das Gelenk kann an jeder beliebigen Stelle des Rohres angebracht werden. Zudem lässt sich das angeschlossene Rohr einfach neben das Grundrohr klappen und braucht somit zum Transport nicht auseinander genommen werden. Ich verwende dieses sehr stabile Gelenk bei meiner Kofferbühne, die ja auch aus den Rohren ø 22 mm gebaut ist. Bei 180-Grad-Stellung sind die beiden Rohre allerdings gegeneinander versetzt, ein Nachteil, der jedoch in vielen Fällen keine Rolle spielt.


Und das sind die Teile im Einzelnen :

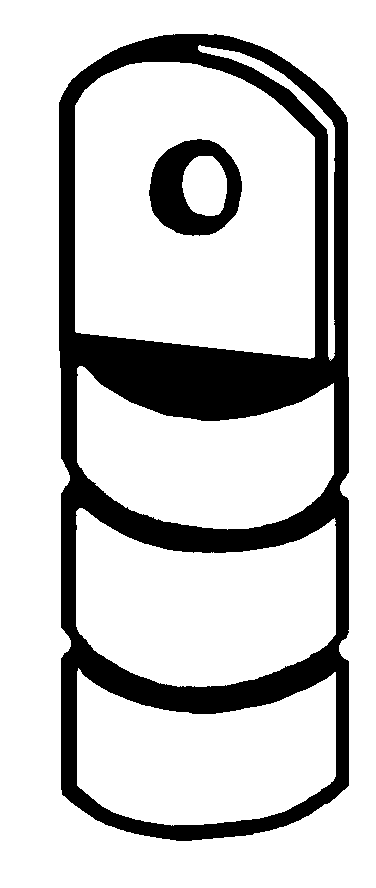

Endstopfen mit Lasche
Das ist ein wichtiges Verbindungsteil für Rohre ø 22 mm, denn dieser Plastik-Stopfen passt genau in die Rohre hinein und kann dort mit einer Schraube, Blindniet oder einfach mit einer Körnung fixiert werden. Zudem - und das ist das Wichtigste - hat er eine stabile Lasche aus Metall mit einem Bohrloch ø 6 mm, an dem andere Teile angeschraubt werden können. Nimmt man zwei davon, hat man eine Gelenkverbindung von zwei Rohren. Mit einer Rohrschelle kombiniert entsteht ebenfalls eine Gelenkverbindung, bei der aber beide Rohre ganz zusammengeklappt werden können. Gewicht 0,05 kg.

für Rohre ø 22/1,0 mm      Bestell-Nr. 620 105      Preis 4,50 Euro (incl.MwSt.)
für Rohre ø 22/1,5 mm      Bestell-Nr. 620 106      Preis 4,50 Euro (incl.MwSt.)

Rohrschelle für Rohre ø 19 - 26 mm
Die einfachste Verbindung von Rohren sind Rohrschellen.
Auch die können Sie bei mir bekommen.

Bestell-Nr. 620 103                                         Preis 1,30 Euro (incl.MwSt.)



Rohrfeststeller
Sie wissen nicht, was Sie damit machen sollen ? Nun, Ihrer Phantasie und seinen Möglichkeiten sind kaum Grenzen gesetzt. Sie können Schnüre daran befestigen, Ablagebretter oder Requisiten dranhängen usw. usw. Er trägt alles mit Gelassenheit und rührt sich nicht von der Stelle, wenn Sie die Schraube gut angezogen haben. Vorallem aber - und das ist sein eigentlicher Zweck - brauchen Sie ihn, wenn Sie Teleskoprohre herstellen, also zwei ineinander schiebbare Rohre arretieren wollen.
für Rohre ø 12 mm : Bestell-Nr. 620 012        Preis 1,- Euro (incl.MwSt.)
für Rohre ø 16 mm : Bestell-Nr. 620 016        Preis 1,- Euro (incl.MwSt.)
für Rohre ø 18 mm : Bestell-Nr. 620 018        Preis 1,- Euro (incl.MwSt.)
für Rohre ø 19 mm : Bestell-Nr. 620 019        Preis 1,10 Euro (incl.MwSt.)
für Rohre ø 22 mm : Bestell-Nr. 620 022        Preis 1,20 Euro (incl.MwSt.)
für Rohre ø 25 mm : Bestell-Nr. 620 025        Preis 1,20 Euro (incl.MwSt.)
für Rohre ø 30 mm : Bestell-Nr. 620 030        Preis 1,30 Euro (incl.MwSt.)
für Rohre ø 35 mm : Bestell-Nr. 620 035        Preis 1,40 Euro (incl.MwSt.)
Kleiderhalter
Wenn Sie für Ihre Jacke einen Haken suchen - bitte sehr ! Auch ihn haben die Campingfreunde erfunden, aber an Bühnenrohre geklemmt wird er zur dritten Haltehand. Da haben Sie die Marionette schnell aus der Hand oder die Handpuppe in greifbarer Nähe. Gewicht 0,05 kg.

für Rohre ø 18 mm : Bestell-Nr. 620 118        Preis 3,- Euro (incl.MwSt.)
für Rohre ø 22 mm : Bestell-Nr. 620 122        Preis 3,- Euro (incl.MwSt.)

Arretierungsfeder (Knackfloh)
Sie kennen ihn alle, diesen kleinen nützlichen Kerl. Er sitzt im Rohr, schaut nur aus einem Loch heraus und hält den Nachbarn fest - gemeint ist das benachbarte Rohr. Drückt man ihm auf den Kopf, kann man die Nachbarn - pardon, die Rohre ganz leicht voneinander lösen.

Bestell-Nr. 620 133                                       Preis 1,- Euro (incl.MwSt.)

Gummikappe für Rohre ø 22 mm
Wenn Sie auf die Rohre ø 22 mm Vorhänge aufschieben wollen, stören oft die scharfen Kanten am Rohrende. Dem können Sie abhelfen, indem Sie die Rohrenden mit diesen Gummikappen sichern - so wie ich es bei den Hintergrund-Gestellen gemacht habe (siehe bei "Fertig-Pakete").

Bestell-Nr. 620 134                                       Preis 1,- Euro (incl.MwSt.)

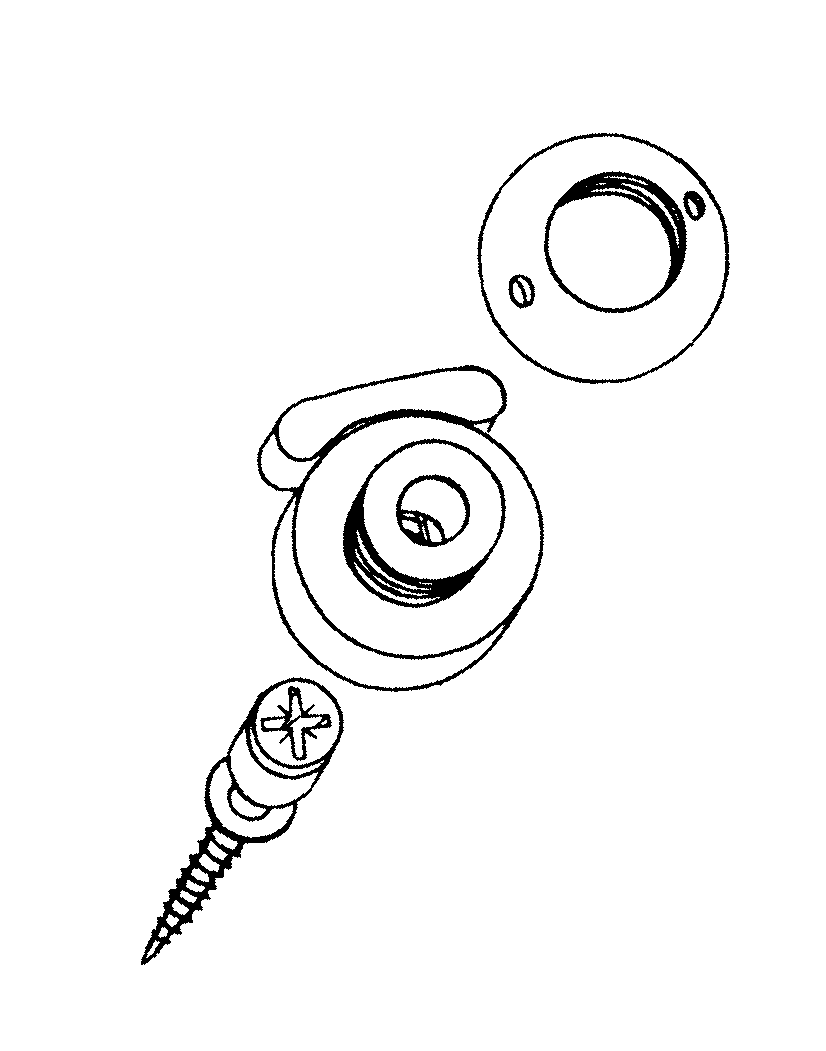

Minax-Druckknopf
Dieser Druckknopf wird normalerweise zum Befestigen von Bootsplanen benutzt. Genauso können Sie natürlich auch Ihre Bühnenvorhänge an Holzleisten oder an Aluminium-Profilen befestigen, denn der Minax-Druckknopf hat gegenüber normalen Druckknöpfen einen entscheidenden Vorteil : er kann sich nicht allein lösen, weil er nicht durch eine Feder, sondern durch einen Riegel gehalten wird, der zum Lösen extra bedient werden muss. Das Oberteil wird mit einem Schraubring am Stoff befestigt. Das Unterteil ist eine Schraube wahlweise mit Holzgewinde oder mit einem Gewinde M 4 und Mutter.
Geben Sie bitte an, welches Unterteil Sie brauchen !

Minax-Druckknopf mit Gewindeschraube M4
                 Bestell-Nr. 630 101                   Preis 1,50 Euro (incl.MwSt.)
Minax-Druckknopf mit Holzschraube
                 Bestell-Nr. 300 102                   Preis 1,50 Euro (incl.MwSt.)
